Passiivne kristallostsillaatoron passiivne ostsillaator, mis ei vaja võnkumise säilitamiseks välist toiteallikat. Selle võnkesageduse määrab kristalli füüsilise suuruse ja materiaalsete omaduste järgi (kasutatakse üldiselt passiivset kristalli võnkumist).

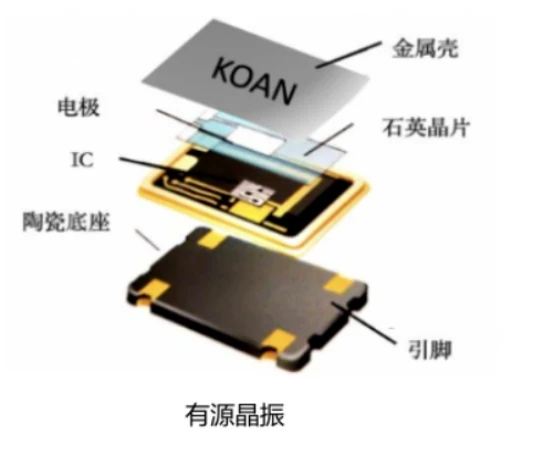

Aktiivne kristallostsillaatoron aktiivne ostsillaator, mis vajab võnkumise säilitamiseks energiat välist toiteallikat. Tavaliselt sisaldab see kristallide ostsillaatori kiipi ja välist vooluringi, mis genereerib tagasisidemehhanismi kaudu stabiilse võnkesignaali.
Kristallide ostsillaatori paigutuse reegel:
- Lähedane paigutus: asetage kristallide ostsillaatori pakett ja sellega seotud transistorid, võimendid või mikrokontrollerid võimalikult lähedased, et vähendada ühendusliinide pikkust ning signaali edastamise hilinemist ja kadumist.
- Häirete eraldamine: hoidke kristallide ostsillaatori vooluahelat teatud kaugusel kõrgsagedusest ja kõrge vooluosast (näiteks protsessor ja kellageneraator), et vähendada elektromagnetiliste häirete mõju kristallide ostsillaatorile.
- Maapealse traadi lühiseta: veenduge, et kristallostsillaatori jahvatatud traat oleks lühim ja otsesem tee, ning vältige maapealse traadi müra vähendamiseks teiste signaaliliinidega ületamist.
- Vähendage silmust: vältige suure silmuse moodustamist kristallostsillaatori ja sellega seotud vooluahelate ümber, kuna silmus põhjustab elektromagnetilist kiirgust ja vastastikust häireid, mis mõjutavad kristallostsillaatori stabiilsust ja jõudlust.
- Tavarežiimi häired: isoleerige kristallostsillaatori ja sellega seotud vooluahelate signaaljooned teistest signaaliliinidest nii kaugele kui võimalik, et vähendada tavarežiimi häirete mõju kristallide ostsillaatori signaalidele.
- Diferentsiaaljuhtmestik: Diferentsiaalse signaali ülekannet kasutatakse kristallide ostsillaatori signaalide häirete ja kaotuse vähendamiseks ning sekkumisvastase võime parandamiseks.
- ROSSTALKi ennetamine: PCB paigutuses vältige kristallide ostsillaatori signaaliliinide ja muude signaaliliinide häireid, eriti ristumiskohta kõrgsageduslike signaaliliinidega.
- Elektromagnetiline ühilduvus: järgige elektromagnetilise ühilduvuse (EMC) projekteerimispõhimõtet, vähendage elektromagnetiliste kiirguse ja tundlike signaalide häireid mõistliku paigutuse ja maapealse kujunduse kaudu ning tagage kristallide ostsillaatori ahela stabiilsus ja usaldusväärsus.
- Hoidke temperatuur stabiilsena: proovige asetada kristallostsillaator asendisse, mida välistemperatuuri muutused ei mõjuta kergesti, ja vältige soojusallikate või kehva ventilatsiooniga piirkondade lähedust.
