PCBA tootmise põhiprotsesside analüüs: neli peamist seost, mis panevad aluse elektroonilistele seadmetele

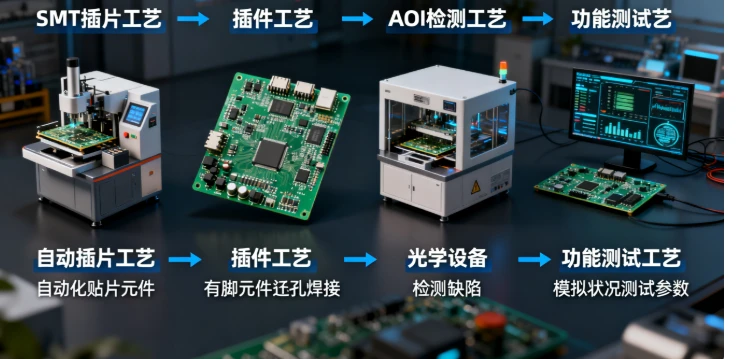

Elektroonikatööstuse ökosüsteemis toimib PCBA (Printed Circuit Board Assembly) tootmine trükkplaatide tootmist ja lõpptooteid ühendava tuumikuna ning seda võib nimetada elektroonikaseadmete "närvikeskuseks". Alates nutitelefonidest kuni tööstuslike juhtimissüsteemideni – kõigi elektroonikaseadmete funktsionaalne teostus sõltub PCBA täppismontaažist. Nende hulgas on neli SMT paigutuse protsessi -augu sisestamise, AOI kontrolli ja funktsionaalse testimise kaudu peamised lülid, mis määravad PCBA kvaliteedi ja töökindluse, mõjutades otseselt lõpptoodete jõudlust ja kasutusiga.

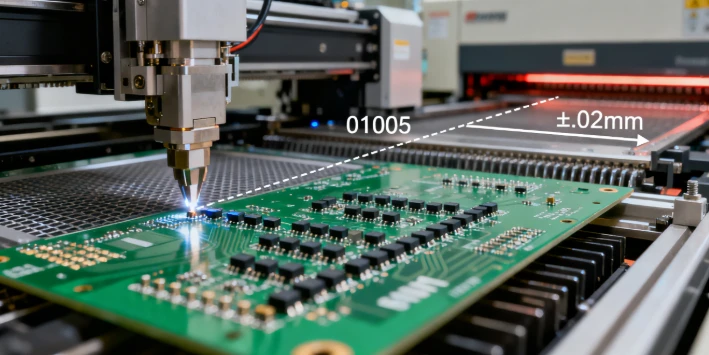

SMT (Surface Mount Technology) paigutusprotsess on PCBA tootmise "esialgne tuum", mis töötab automatiseeritud seadmete abil, et kinnitada täpselt PCB pinnale miniatuursed pindpaigalduskomponendid. Protsess algab jootepasta šabloontrükiga, kus printimise täpsust tuleb kontrollida ±0,02 mm piires; seejärel haarab paigutusmasin koordinaatandmete põhjal komponente, et saavutada kiire-paigutus, kümneid kordi sekundis; lõpuks lõpetab tagasivooluahi jootmise läbi kolmeastmelise "kuumutamise-konstantse temperatuuriga-jahutuse" temperatuurikõvera. Põhipunktid seisnevad jootepasta paksuse ühtluses ja tagasivoolu jootmistemperatuuri vastavuses, mis väldib otseselt selliseid probleeme nagu külmjootmine ja jootesild. Praegu on tipptasemel{8}paigutusmasinad suutnud saavutada 01005 suuruse komponentide stabiilse paigutuse.
Läbi{0}}ava sisestamise protsess on SMT oluline täiendus. Tihvtidega komponentide (nt toiteseadmed) puhul saab see ühenduse stabiilsuse parandamiseks kasutada läbi-ava kinnituse. Protsess hõlmab käsitsi või automaatset sisestamist, tihvtide lõikamist ja lainejootmist. Südamiku eesmärk on tagada tihvtide täpne joondamine PCB aukudega, reguleerida tihvtide lõikepikkust 1,5-2 mm ja stabiliseerida lainejootmise temperatuur 250±5 kraadi juures, et vältida tihvtide oksüdeerumist või ebapiisavat jootmist. See protsess on suure võimsusega seadmetes, näiteks tööstuslikes toiteallikates, hädavajalik.

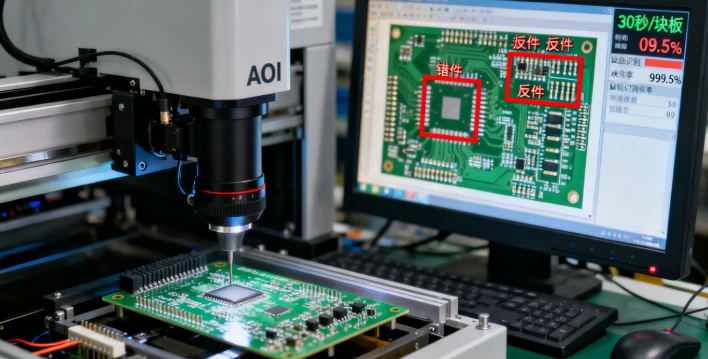

AOI (Automated Optical Inspection) on PCBA "visuaalne kaitseliin", mis asendab käsitsi kontrolli optilise kujutise tehnoloogiaga. Seade kogub kõrglahutusega kaamera kaudu PCB-pilte{1}} ja võrdleb neid standardmallidega ning suudab 30 sekundi jooksul tuvastada defektid, nagu komponentide vale paigutus, vastupidine paigutus ja külmjootmine ühel plaadil. Võti seisneb kontrollimise ajastuse valikus - ülevaatus pärast paigaldamist võimaldab õigeaegselt ümber töötada ja jootmisjärgne kontroll võib tuvastada jootmisprobleeme. AI-algoritmide uuendamisega on defektide tuvastamise täpsus nüüdseks jõudnud üle 99,5%, mis vähendab oluliselt tööjõukulusid.
Funktsionaalne testimine on "lõplik hinnang" enne tarnimist. See simuleerib tegelikke töötingimusi kohandatud seadmete abil, et testida selliseid parameetreid nagu pinge, vool ja PCB signaaliedastus. Protsess hõlmab kinnitusdetailide ühendamist, programmi laadimist ja mitmemõõtmelist parameetrite kogumist ning erinevate toodete jaoks on vaja koostada eksklusiivsed katseplaanid. Näiteks side{4}}seotud PCBA peab keskenduma signaali sumbumise testimisele, samas kui meditsiiniseadmete PCBA peab rangelt kontrollima lekkevoolu. See samm võib peatada funktsionaalseid defekte ja on viimane takistus lõpptoodete töökindluse tagamisel.
Kvaliteedikontroll peab läbima kogu protsessi: SPI-d (Solder Paste Inspection) kasutatakse jootepasta kvaliteedi testimiseks SMT etapis, esimene tootekontroll viiakse läbi pärast läbivat{0}}augu sisestamist, defektiandmed säilitatakse pärast AOI kontrolli protsessi optimeerimiseks ja funktsionaalsuse testimiseks tuleb salvestada täielikud parameetriaruanded. Ainult nelja põhiprotsessi kombineerimisel täieliku-protsessi kvaliteedikontrolliga saab luua tööstusstandarditele vastavaid PCBA-tooteid.
